適用范圍：

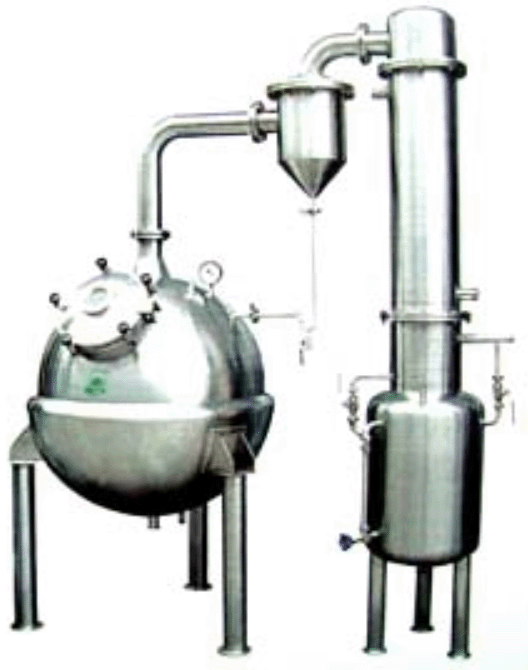

真空濃縮罐屬真空減壓濃縮器的其中一種形式，是一種小型蒸發濃縮裝置，又被稱為“真空減壓濃縮罐” 、“球形濃縮器”、“球形濃縮罐”、“真空濃縮鍋”等。本真空濃縮罐設備集低溫濃縮、蒸餾、結晶、冷凝回收等功能與一身，在食品、飲料、乳品、中藥、日化、保健品、香精、醫藥、環保工程等眾多工業領域均有使用，如口服液、糖漿、骨頭湯、發酵液的真空濃縮，中藥提取液的濃縮收膏，酒精等溶劑的冷凝回收，含鹽廢水的蒸發結晶等。相比較外循環濃縮器、降膜濃縮器等其他形式的蒸發濃縮設備，處理量相對較小，因此該設備一般用于生產量不大的企業對單一或多品種物料批次處理，或高校、科研院所作為實驗室研發、工藝試驗、技術參數確定、小試/中試生產或教學使用。

結構組成:

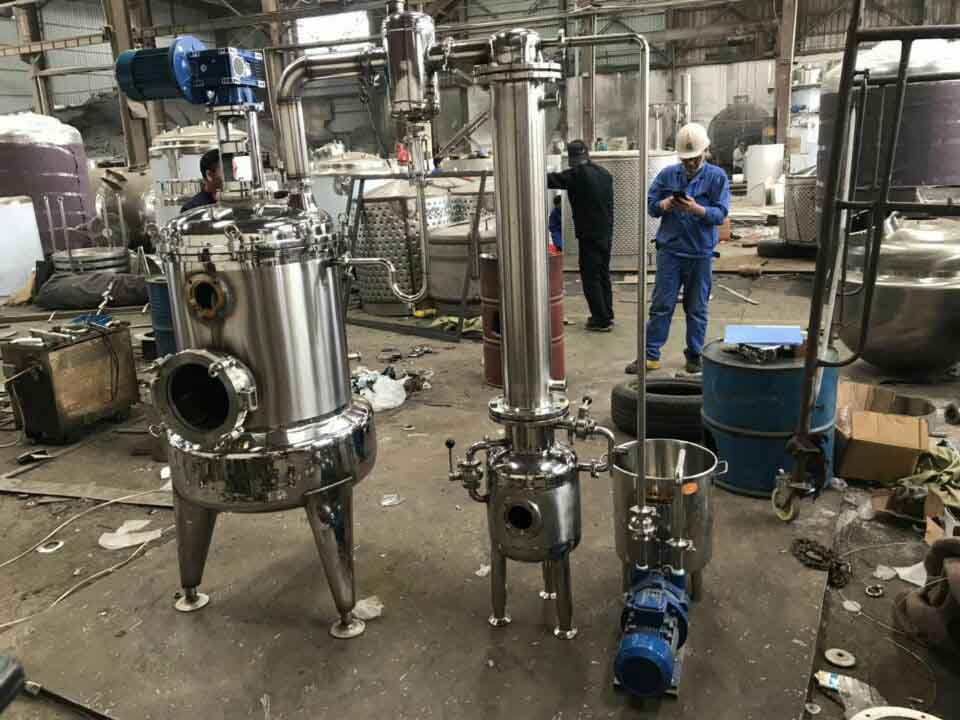

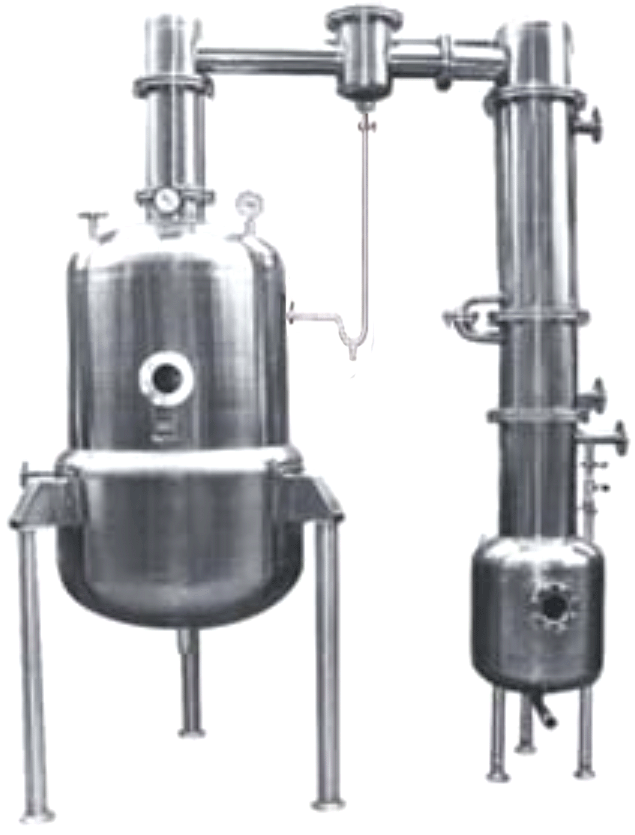

本設備主要包括濃縮罐、冷凝器、汽液分離器、冷卻器、受液桶五部件，可根據用戶需求選配進料泵、出料泵、冷凝水泵、設備平臺等。濃縮罐為夾套結構，冷凝器為列管式，冷卻器為盤管式結構。本設備適用于制藥、食品、化工等行業對料液的濃縮，并且可作為回收酒精和簡單的回流提取之用。設備與物料接觸部分均采用304或316L優質不銹鋼制造，并進行精細拋光，美觀大方，具有良好的耐腐性，并且符合GMP醫藥標準。

設備工作原理：
料液由進料泵或通過真空自吸的方式進入球形濃縮罐內，受到夾層內的加熱介質（蒸汽或?qū)�熱油）傳��，溫度上升，在真空�?fù)壓的條件下，料液沸點降低，當達到一定溫度后開始沸騰蒸發，產生的水蒸汽經過除沫器消除泡沫，再經氣液分離器分離后進入冷凝器中，在外部循環冷卻水的作用下被冷凝成液體至收集罐，一部分不被冷凝的水蒸汽會隨真空泵一起排出。隨著水蒸汽不斷被蒸發，料液的濃度越來越高，球形濃縮罐特殊的攪拌裝置能夠有效避免料液因濃度升高出現的“粘壁” 現象，當達到所需濃度后即可出料，得到最終的濃縮液。

真空減壓濃縮罐主要技術參數：

規格型號

ZN-50

ZN-100

ZN-200

ZN-300

ZN-500

ZN-700

ZN-1000

容積（L）

50

100

200

300

500

700

1000

受液槽容積（L）

35

45

60

76

100

125

165

夾套壓力(MPa)

0．09～0.1

真空度(mmHg)

600～700

加熱面積（m2）

0.25

0.59

0.8

1.1

1.45

1.8

2.2

冷凝面積（m2）

1.2

1.7

2.4

3.0

3.3

3.6

4.1

冷卻面積（m2）

0.29

0.35

0.45

0.6

0.7

0.85

1.05

設備重量

380

450

550

650

800

1000

1450

外型尺寸mm

1200

1350

1700

1700

2100

2100

2400

2390

600

750

800

1000

1200

1200

1300

1300

2200

2200

2700

3400

3400

3400

3400

3720
